本實用新型涉及物體表面處理技術領域，尤其涉及一種環保高效噴塑流水線。

　　背景技術：

　　噴塑是將塑料粉末噴涂在零件上的一種表面處理方法。噴塑也就是我們常講的靜電粉末噴涂涂裝，其處理工藝是20世紀80年代以來國際上采用較為普遍的一種金屬表面處理的裝飾技術。該技術與普通噴漆表面處理相比，優點體現在工藝先進、節能高效、安全可靠、色澤艷麗等方面。因此，常常被應用于輕工、家用裝修領域。其工作原理在于將塑料粉末通過高壓靜電設備充電，在電場的作用下，將涂料噴涂到工件的表面，粉末會被均勻地吸附在工件表面，形成粉狀的涂層；而粉狀涂層經過高溫烘烤后流平固化，塑料顆粒會融化成一層致密的效果各異的最終保護涂層；牢牢附著在工件表面。

　　在噴料嘴噴料的時候，會有部分粉狀的物料漂浮在機殼內部，粉塵的堆積，降低工作環境的潔凈度，不利于環保；噴料嘴在下料的時候，會出現斷料的現象，降低生產效率；機殼內部通過電加熱絲加熱的時候，不能及時的知曉機殼內部的加熱溫度。為此，我們提出一種環保高效噴塑流水線。

　　技術實現要素：

　　本實用新型提供一種環保高效噴塑流水線，旨在對機殼內部的粉塵集中收集，提高工作環境的潔凈度；通過料箱表面的警示線觀測料箱的物料殘留量，技術人員通過吸粉泵及時添加，確保物料源源不斷，提高生產效率；在機殼側壁插接有溫度傳感器，及時知曉并調節機殼內部的溫度，有利于提高產品的質量。

　　本實用新型提供的具體技術方案如下：

　　本實用新型提供的一種環保高效噴塑流水線包括機殼、工作臺和噴料嘴，所述工作臺安裝在機殼內部底端，所述噴料嘴位于機殼內部頂端，所述噴料嘴導通連接在料箱底端，所述料箱表面噴涂有警示線，所述料箱靠近頂端一側通過導管與吸粉泵導通連接，所述機殼內部頂端對稱安裝有吸塵嘴，所述機殼外部安裝有吸塵箱，所述吸塵箱內部安裝有引風機，所述引風機的排氣端插接在集塵布袋內部，所述機殼內部底端安裝有電加熱箱，所述機殼側壁插接有溫度傳感器。

　　可選的，所述料箱貫穿機殼上表面，所述料箱的警示線位于機殼外部。

　　可選的，所述吸塵嘴位于噴料嘴兩側，且吸塵嘴通過吸塵管與引風機的吸氣端導通連接。

　　可選的，所述機殼表面安裝有控制面板，所述控制面板的控制端分別與吸粉泵、引風機、電加熱箱和溫度傳感器的執行端電性連接。

　　可選的，所述吸塵箱位于機殼一側。

　　本實用新型的有益效果如下：

　　1、本實用新型對機殼內部的粉塵集中收集，提高工作環境的潔凈度；通過料箱表面的警示線觀測料箱的物料殘留量，技術人員通過吸粉泵及時添加，確保物料源源不斷，提高生產效率；在機殼側壁插接有溫度傳感器，及時知曉并調節機殼內部的溫度，有利于提高產品的質量。

　　2、本實用新型噴料嘴位于機殼內部頂端，噴料嘴導通連接在料箱底端，料箱表面噴涂有警示線，料箱靠近頂端一側通過導管與吸粉泵導通連接，現場的技術人員，通過警示線即可觀測料箱的物料殘留量，通過吸粉泵及時添加，確保物料源源不斷，提高生產效率。

　　3、本實用新型機殼內部頂端對稱安裝有吸塵嘴，機殼外部安裝有吸塵箱，吸塵箱內部安裝有引風機，引風機的排氣端插接在集塵布袋內部，引風機通過吸塵嘴和吸塵管，把機殼內部的粉塵集中收集，提高工作環境的潔凈度，更加環保。

　　4、本實用新型機殼內部底端安裝有電加熱箱，機殼側壁插接有溫度傳感器，及時知曉并調節機殼內部的溫度，有利于提高產品的質量。

　　附圖說明

　　為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

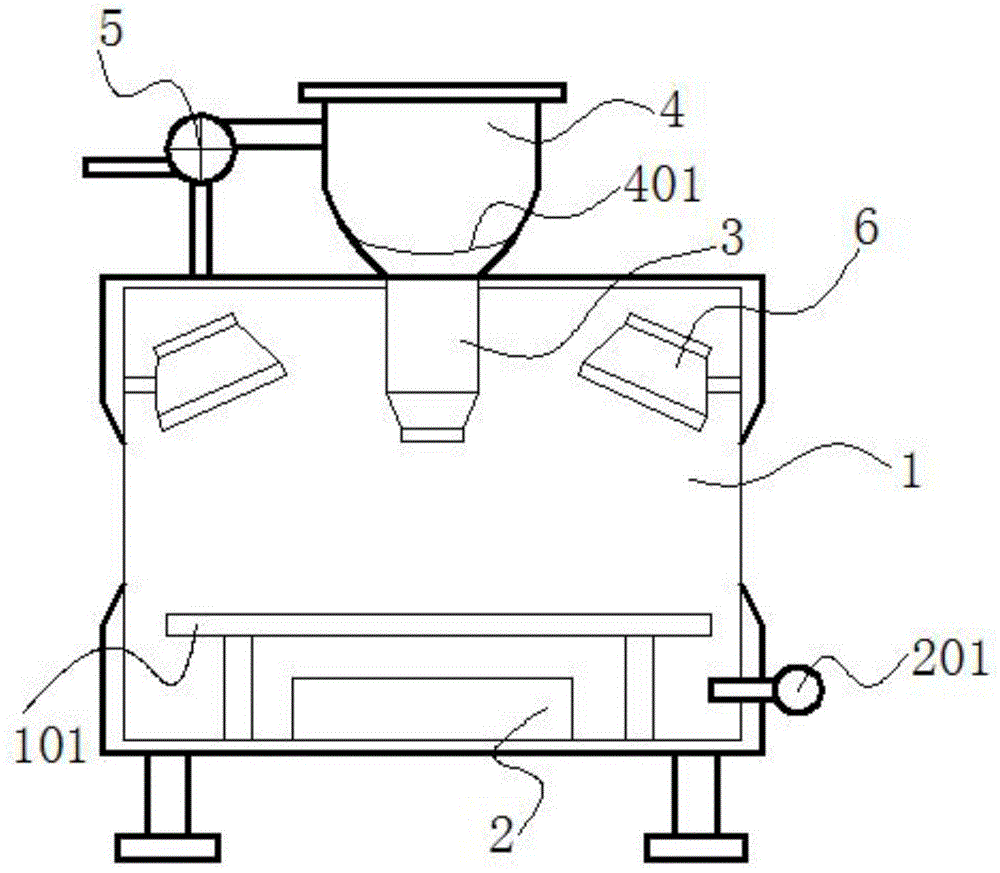

　　圖1為本實用新型實施例的一種環保高效噴塑流水線的整體結構示意圖；

　　圖2為本實用新型實施例的一種環保高效噴塑流水線的機殼俯視結構示意圖；

　　圖3為本實用新型實施例的一種環保高效噴塑流水線的吸塵箱結構示意圖；

　　圖4為本實用新型實施例的一種環保高效噴塑流水線的電器元件連接結構示意圖。

　　圖中：1、機殼；101、工作臺；2、電加熱箱；201、溫度傳感器；3、噴料嘴；4、料箱；401、警示線；5、吸粉泵；6、吸塵嘴；7、吸塵管；8、吸塵箱；9、控制面板；10、引風機；11、集塵布袋。

　　具體實施方式

　　為了使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型作進一步地詳細描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

　　下面將結合圖1～圖4對本實用新型實施例的一種環保高效噴塑流水線進行詳細的說明。

　　參考圖1、圖2、圖3和圖4所示，本實用新型實施例提供的一種環保高效噴塑流水線包括機殼1、工作臺101和噴料嘴3，所述工作臺101安裝在機殼1內部底端，所述噴料嘴3位于機殼1內部頂端，所述噴料嘴3導通連接在料箱4底端，所述料箱4表面噴涂有警示線401，所述料箱4靠近頂端一側通過導管與吸粉泵5導通連接，所述機殼1內部頂端對稱安裝有吸塵嘴6，所述機殼1外部安裝有吸塵箱8，所述吸塵箱8內部安裝有引風機10，所述引風機10的排氣端插接在集塵布袋11內部，所述機殼1內部底端安裝有電加熱箱2，所述機殼1側壁插接有溫度傳感器201，對機殼內部的粉塵集中收集，提高工作環境的潔凈度；通過料箱表面的警示線觀測料箱的物料殘留量，技術人員通過吸粉泵及時添加，確保物料源源不斷，提高生產效率；在機殼側壁插接有溫度傳感器，及時知曉并調節機殼內部的溫度，有利于提高產品的質量。

　　參照?qǐng)D1所示，所述料箱4貫穿機殼1上表面，所述料箱4的警示線401位于機殼1外部，便于現場的技術人員及時觀測料箱內部的物料殘留量，及時的通過吸粉泵添加物料，物料源源不斷，有效的提高生產的效率。

　　參照?qǐng)D1、圖2和圖3所示，所述吸塵嘴6位于噴料嘴3兩側，且吸塵嘴6通過吸塵管7與引風機10的吸氣端導通連接。

　　參照?qǐng)D4所示，所述機殼1表面安裝有控制面板9，所述控制面板9的控制端分別與吸粉泵5、引風機10、電加熱箱2和溫度傳感器201的執行端電性連接，便于通過控制面板對電器元件進行工作狀態的操控。

　　參照?qǐng)D2所示，所述吸塵箱8位于機殼1一側，便于通過吸塵箱對機殼內部的粉塵集中收集，保持工作環境的潔凈，更加環保。

　　本實用新型實施例提供一種環保高效噴塑流水線，噴料嘴位于機殼內部頂端，噴料嘴導通連接在料箱底端，料箱表面噴涂有警示線，料箱靠近頂端一側通過導管與吸粉泵導通連接，現場的技術人員，通過警示線即可觀測料箱的物料殘留量，通過吸粉泵及時添加，確保物料源源不斷，提高生產效率；機殼內部頂端對稱安裝有吸塵嘴，機殼外部安裝有吸塵箱，吸塵箱內部安裝有引風機，引風機的排氣端插接在集塵布袋內部，引風機通過吸塵嘴和吸塵管，把機殼內部的粉塵集中收集，提高工作環境的潔凈度，更加環保；機殼內部底端安裝有電加熱箱，機殼側壁插接有溫度傳感器，及時知曉并調節機殼內部的溫度，有利于提高產品的質量。

　　需要說明的是，本實用新型為一種環保高效噴塑流水線，包括機殼1、工作臺101、電加熱箱2、溫度傳感器201、噴料嘴3、料箱4、警示線401、吸粉泵5、吸塵嘴6、吸塵管7、吸塵箱8、控制面板9、引風機10、集塵布袋11，部件均為通用標準件或本領域技術人員知曉的部件，其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知。

　　顯然，本領域的技術人員可以對本實用新型實施例進行各種改動和變型而不脫離本實用新型實施例的精神和范圍。這樣，倘若本實用新型實施例的這些修改和變型屬于本實用新型權利要求及其等同技術的范圍之內，則本實用新型也意圖包含這些改動和變型在內。

　　技術特征：

　　1.一種環保高效噴塑流水線，包括機殼、工作臺和噴料嘴，所述工作臺安裝在機殼內部底端，所述噴料嘴位于機殼內部頂端，其特征在于，所述噴料嘴導通連接在料箱底端，所述料箱表面噴涂有警示線，所述料箱靠近頂端一側通過導管與吸粉泵導通連接，所述機殼內部頂端對稱安裝有吸塵嘴，所述機殼外部安裝有吸塵箱，所述吸塵箱內部安裝有引風機，所述引風機的排氣端插接在集塵布袋內部，所述機殼內部底端安裝有電加熱箱，所述機殼側壁插接有溫度傳感器。

　　2.根據權利要求1所述的一種環保高效噴塑流水線，其特征在于，所述料箱貫穿機殼上表面，所述料箱的警示線位于機殼外部。

　　3.根據權利要求1所述的一種環保高效噴塑流水線，其特征在于，所述吸塵嘴位于噴料嘴兩側，且吸塵嘴通過吸塵管與引風機的吸氣端導通連接。

　　4.根據權利要求1所述的一種環保高效噴塑流水線，其特征在于，所述機殼表面安裝有控制面板，所述控制面板的控制端分別與吸粉泵、引風機、電加熱箱和溫度傳感器的執行端電性連接。

　　5.根據權利要求1所述的一種環保高效噴塑流水線，其特征在于，所述吸塵箱位于機殼一側。

　　技術總結

　　本實用新型公開了一種環保高效噴塑流水線，屬于物體表面處理技術領域，包括機殼、工作臺和噴料嘴，所述工作臺安裝在機殼內部底端，所述噴料嘴位于機殼內部頂端，所述噴料嘴導通連接在料箱底端，所述料箱表面噴涂有警示線，所述料箱靠近頂端一側通過導管與吸粉泵導通連接，所述機殼內部頂端對稱安裝有吸塵嘴，所述機殼外部安裝有吸塵箱，所述吸塵箱內部安裝有引風機。本實用新型對機殼內部的粉塵集中收集，提高工作環境的潔凈度；通過料箱表面的警示線觀測料箱的物料殘留量，技術人員通過吸粉泵及時添加，確保物料源源不斷，提高生產效率；在機殼側壁插接有溫度傳感器，及時知曉并調節機殼內部的溫度，有利于提高產品的質量。
